Bileterka ML 2
Bileterka ML 2 – to urządzenia przeznaczone do automatycznej obsługi klienta wjeżdżającego na parking. Urządzenie wydaje bilet z kodem kreskowym lub akceptuje zbliżeniową kartę abonamentową. Obudowa – wykonana z blachy alucynk lub stali nierdzewnej (opcja) malowana proszkowo w standardzie kolor RAL 7045. Obudowa posiada dwoje drzwiczek zamykanych na klucz systemowy. Kolor frontu w standardzie RAL 2004 Drukarka – drukarka termiczna umożliwia wydruk biletu z kodem kreskowym, oraz grafiką, posiada czujnik pobrania biletu oraz obcinak. Bilety – rolka termiczna umożliwiająca wydruk do 2500 do 3000 biletów. Wyświetlacz – kolorowy graficzny 5 “ o dużej jasności świecenia, umożliwia wyświetlanie komunikatów w różnych językach równocześnie. Przyciski mechaniczne – wykonane ze stali nierdzewnej z podświetleniem LED odporne na akty wandalizmu liości cykli 1 000 000. Karty zbliżeniowe Mifare – pozwalają na wygodne korzystanie z parkingu osobą posiadającym abonament. Aktywacja Bileterki – możliwa dopiero po najechaniu na pętle indukcyjną znajdującą się przed bileterką. Takie rozwiązanie zapobiega nadużyciu i oszustwu (opcja). DANE TECHNICZNE: – wymiary: (wys. x szer. x gł. cm) 127 x 27 x 23 – waga: 30 kg – pobór mocy: 150 Wat – zakres temperatur pracy: -30 °C do +70 °C – wyświetlacz: kolorowy graficzny o wielkości 5 cali – komputer zarządzający – system chłodzenia i grzania sterowany elektronicznie – współpraca ze szlabanami, bramami automatycznymi, innym zaporami – czytelne podświetlenie, oznakowanie i piktogramy – obudowa alucynk malowana proszkowo – gniazdko techniczne – boczny czytelny podświetlany napis WJAZD – wandalodporne przyciski – obudowa w kolorze RAL 7045 – możliwość wykonania obudowy w wersji INOX (opcja) – instalacja czytnika kart Mifare (opcja) – detektora pętli indukcyjnej (opcja) – komunikacja TCP/IP – komunikacja głosowa interkom IP (opcja) Opcjonalnie można zamontować:
- domofon IP- moduł głośnomówiący
- kamer LPR (rozpoznawanie rejestracji)
- czytniki RFID UHF dalekiego zasięgu
- samodzielna konfiguracja treści na bilecie oraz grafiki
- dowolna kolorystyka na zamówienie
Do pobrania
Bileterka ML 2.1 Kartonik
Bileterka ML2.1 kartonik – to urządzenia przeznaczone do automatycznej obsługi klienta wjeżdżającego na parking. Urządzenie wydaje bilet z kodem kreskowym lub akceptuje zbliżeniową kartę abonamentową. Obudowa – wykonana ze stali nierdzewnej malowana proszkowo w standardzie na kolor RAL 7045. Obudowa posiada troje drzwiczek zamykanych na klucz systemowy. Kolor frontu w standardzie RAL 2004 Drukarka – drukarka termiczna umożliwia wydruk biletu kartonikowego z kodem kreskowym, oraz grafiką, posiada czujnik pobrania biletu oraz obcinak. Bilety – bilety kartonikowe znajdują się w specjalnym magazynku w standardzie magazynek mieści 5 000 sztuk biletów. Wyświetlacz – kolorowy graficzny 5 “ o dużej jasności świecenia, umożliwia wyświetlanie komunikatów w różnych językach równocześnie. Przyciski mechaniczne – wykonane ze stali nierdzewnej z podświetleniem LED odporne na akty wandalizmu liości cykli 1 000 000. Karty zbliżeniowe Mifare – pozwalają na wygodne korzystanie z parkingu osobą posiadającym abonament (opcja). Aktywacja Bileterki – możliwa dopiero po najechaniu na pętle indukcyjną znajdującą się przed bileterką. Takie rozwiązanie zapobiega nadużyciom i oszustwom (opcja). DANE TECHNICZNE:
- Wysokość – 131.7 cm
- Szerokość – 38.6 cm
- Głębokość – 43.8 cm
- Waga – 40 kg
- Pobór mocy – 150 Wat
- zakres temperatur pracy: -30 °C do +70 °C
- komputer zarządzający
- system chłodzenia i grzania sterowany elektronicznie
- układem microprocesorowym
- współpraca ze wszystkimi typami szlabanów, bramami
- automatycznym, innym zaporami
- czytelne podświetlenie oznakowanie bolu z napisem
- WJAZD podświetlanym oświetleniem LED
- praca on lub off linea w standardzie (bileterka pracuje, gdy nie działa serwer)
- komunikacja w standardzie TCP/IP
Opcjonalnie można zamontować:
- domofon IP
- moduł głośnomówiący
- kamere LPR (rozpoznawanie rejestracji)
- czytniki RFID UHF dalekiego zasięgu
- samodzielna konfiguracja treści na bilecie oraz grafiki
- dowolna kolorystyka na zamówienie
- czytnik Mifare
Do pobrania
http://www.dejw.eu/wp-content/uploads/2019/02/Nr.-00.0611-Bileterka-ML2.1-kartonik.pdf
Terminal wyjazdowy ML 2
Terminal wyjazdowy ML2 – to urządzenia przeznaczone do automatycznej obsługi klienta wyjeżdżającego z parkingu. Urządzenie skanuje bilet z kodem kreskowym lub akceptuje zbliżeniową kartę abonamentową. Obudowa – wykonana z blachy alucynk lub stali nierdzewnej (opcja) malowana proszkowo w standardzie kolor RAL 7045. Obudowa posiada dwoje drzwiczek zamykanych na klucz systemowy. Kolor frontu w standardzie RAL 2004 Skaner biletów – skaner biletów umożliwia odczyt kodu kreskowego, QR kodu, odczyt kodu z ekranu monitora. Przyciski mechaniczne (do wywołania interkomu Opcjonalnie) – wykonane ze stali nierdzewnej z podświetleniem LED odporne na akty wandalizmu ilości cykli 1 000 000. Karty zbliżeniowe Mifare – pozwalają na wygodne korzystanie z parkingu osobą posiadającym abonament.(opcjonalnie) Aktywacja terminala – możliwa dopiero po najechaniu na pętle indukcyjną znajdującą się przed terminalem. Takie rozwiązanie zapobiega nadużyciu i oszustwu (opcja).
Dane techniczne Terminala
- wymiary: (wys. x szer. x gł. cm) 127 x 27 x 23
- waga: 30 kg
- pobór mocy: 150 Wat
- zakres temperatur pracy: -30 °C do +70 °C
- wyświetlacz: LCD
- komputer zarządzający
- system chłodzenia i grzania sterowany termostatami
- współpraca ze szlabanami, bramami automatycznym, innym zaporami
- czytelne podświetlenie oznakowanie i piktogramy
- obudowa alucynk malowana proszkowo
- gniazdko techniczne
- boczny czytelny podświetlany napis WYJAZD
- wandal odporne przyciski
- obudowa w kolorze RAL 7045
Opcjonalnie można zamontować:
- domofon IP
- moduł głośnomówiący
- kamere LPR (rozpoznawanie rejestracji)
- czytniki RFID UHF dalekiego zasięgu
- dowolna kolorystyka na zamówienie
Do pobrania
http://www.dejw.eu/wp-content/uploads/2019/02/Nr.-00.0611Terminal-wyjazdowy-ML-2.1-Kartonik.pdf
Terminal Wyjazdowy ML 2.1 Kartonik
Terminal wyjazdowy Ml2.1 Kartonik – to urządzenia przeznaczone do automatycznej obsługi klienta wyjeżdżającego z parking. Urządzenie odczytuje bilet z kodem kreskowym lub akceptuje zbliżeniową kartę abonamentową. Obudowa – wykonana ze stali nierdzewnej, malowana proszkowo w standardzie na kolor RAL 7045. Obudowa posiada troje drzwiczek zamykanych na klucz systemowy. Kolor frontu w standardzie RAL 2004 Skaner – odczytuje kod kreskowy oraz QR kod, posiada możliwość odczytu kodu z ekranu telefonu, tabletu. Zainstalowany opcjonalnie mechanizm poboru biletu umożliwia jego pobranie i umieszczenie w specjalnym pojemniku (opcja na zamówienie) – bilety kartonikowe znajdują się w specjalnym magazynku w standardzie magazynek mieści 5 000 sztuk pobranych biletów. Wyświetlacz – kolorowy graficzny 5 “ o dużej jasności świecenia, umożliwia wyświetlanie komunikatów w różnych językach równocześnie. Karty zbliżeniowe Mifare – pozwalają na wygodne korzystanie z parkingu osobą posiadającym abonament (opcja). Aktywacja terminala – możliwa dopiero po najechaniu na pętle indukcyjną znajdującą się przed Terminalem. Takie rozwiązanie zapobiega nadużyciom i oszustwom (opcja). DANE TECHNICZNE:
- Wysokość – 131.7 cm
- Szerokość – 38.6 cm
- Głębokość – 43.8 cm
- Waga – 40 kg
- Pobór mocy – 150 Wat
- zakres temperatur pracy: -30 °C do +70 °C
- komputer zarządzający
- system chłodzenia i grzania sterowany elektronicznie układem mikroprocesorowym
- współpraca ze wszystkimi typami szlabanów, bramami automatycznym, innym zaporami
- czytelne podświetlenie oznakowanie boku z napisem WJAZD podświetlanym oświetleniem LED
- praca on lub off linea w standardzie (bileterka pracuje gdy nie działa serwer)
- komunikacja w standardzie TCP/IP
Opcjonalnie można zamontować:
- domofon IP
- moduł głośnomówiący
- kamer LPR (rozpoznawanie rejestracji)
- czytniki RFID UHF dalekiego zasięgu
- samodzielna konfiguracja treści na bilecie oraz grafiki
- dowolna kolorystyka na zamówienie
- czytnik Mifare
Do pobrania
Kasa parkingowa
Automat płatniczy jest częścią systemu parkingowego i służy do pobierania opłat parkingowych. W pełnej wersji automat umożliwia opłatę abonamentów, nadzór urządzenia przez Internet. Urządzenie samodzielnie prowadzi całą obsługę parkingu. Przystosowane jest do pracy w warunkach zewnętrznych pod osłoną daszku.
Automat składa się z następujących elementów:
– Wrzutnik monet – przyjmuje monety 6 rodzajów w standardzie – Czytnik banknotów – przyjmuje banknoty w czterech kierunkach – Czytnik kodu kreskowego oraz QR kodu, również z ekranu telefonu komurkowego – odczytuje kod kreskowy na biletach – Drukarka termiczna – drukuje bilet wyjazdowy lub paragon oraz grafikę – Monitor i przyciski – służą do komunikacji z klientem (opcje 5 lub 10 cali) – Automat wydaje resztę w monetach w dwóch nominałach w standardzie lub w 56 nominałach. – Informacja na wyświetlaczu w języku polskim i angielskim – Komunikacja głosowa przez zamontowany intercom IP (opcja) – Zamontowany czytnik kart zapewnia obsługę klientów, którzy posiadają wykupione na stałe miejsca parkingowe – możliwość automatycznego przedłużenia abonamentu – Regulacja temperatury wewnątrz urządzenia dzięki wbudowanej grzałce i wentylatorowi z termostatem
Dane techniczne Kasy parkingowej
– wymiary: (wys. x szer. x gł. cm) 187 x 76 x 34 – waga: 130 kg – moc: 500 Wat – zakres temperatur: -30 do +70 °C – monetowy system sprawdzania pięciu różnych monet – elektroniczny system przyjmowania banknotów 5 nominałów w czterech kierunkach – magazynki do wydawania reszty do czterech rodzajów monet – czytnik kart zbliżeniowych PayPass (opcja) – czytelne oznakowanie poszczególnych czynności rozliczeniowych. – system chłodzenia i grzania uruchamiany termostatem – drukarka paragonu lub biletu wyjazdowego – wewnętrzny UPS – personalizacja przy wykorzystaniu kart i czytników osób obsługi – podwójny poziom dostępu dla kasjera i serwisu – alarm antywłamaniowy, czujnik wibracyjny – możliwość pracy autonomicznej lub w systemie – obudowa w kolorze RAL 7045 malowana proszkowo – obudowa jest zawsze wykonana z blachy nierdzewnej INOX malowanej proszkowo.
Filmy instruktażowe :
Kasa automatyczna Dejw Opróżnianie tub w kasie selektor C2 (youtube.com)
Uzupełnianie tub wrzutnik GRYPHON (youtube.com)
Do pobrania
Mikro kasa
Mikro kasa jest urządzeniem pobierającym opłaty za parkowanie, przeznaczonym na małe zautomatyzowane parkingi.Opłata jest naliczana na podstawie biletu z bileterki wjazdowej. Mikro Kasa:
- przyjmuje określone rodzaje monet (np 1,2,5 zł)
- Wydaje resztę w jednym lub kilku nominałach
- Uzupełnianie zasobnika z monetami następuje w bardzo prosty sposób poprzez jego zasypanie
- Urządzenie może drukować bilet wyjazdowy umożliwiający otwarcie szlabanu wyjazdowego po skanowaniu w terminalu wyjazdowym.
- Przed wpłaceniem całej kwoty klient ma możliwość anulowania transakcji. MikroKasa pracuje tylko pod zadaszeniem.
- Posiada skaner
- posiada drukarkę termiczną
Terminal zaliczkowy
Terminal zaliczkowy jest urządzeniem pobierającym opłaty za parkowanie przy wyjeździe z parkingu. Przy wykorzystaniu tego terminala można pobierać zryczałtowane opłaty za wjazd lub wyjazd z parkingu. Przyjmuje określone rodzaje monet oraz wydaje resztę. Ma również możliwość uzupełniania zasobnika z monetami bez otwierania obudowy. Urządzenie może być wyposażone w czytnik kart dystansowych dla klientów abonamentowych. Terminal może być ustawiony przy szlabanie wjazdowym lub wyjazdowym. Otwarcie szlabanu współpracującego z terminalem następuje po wpłaceniu opłaty. Automat wydaje resztę. Drugi szlaban otwiera się po wykryciu pojazdu przed szlabanem.

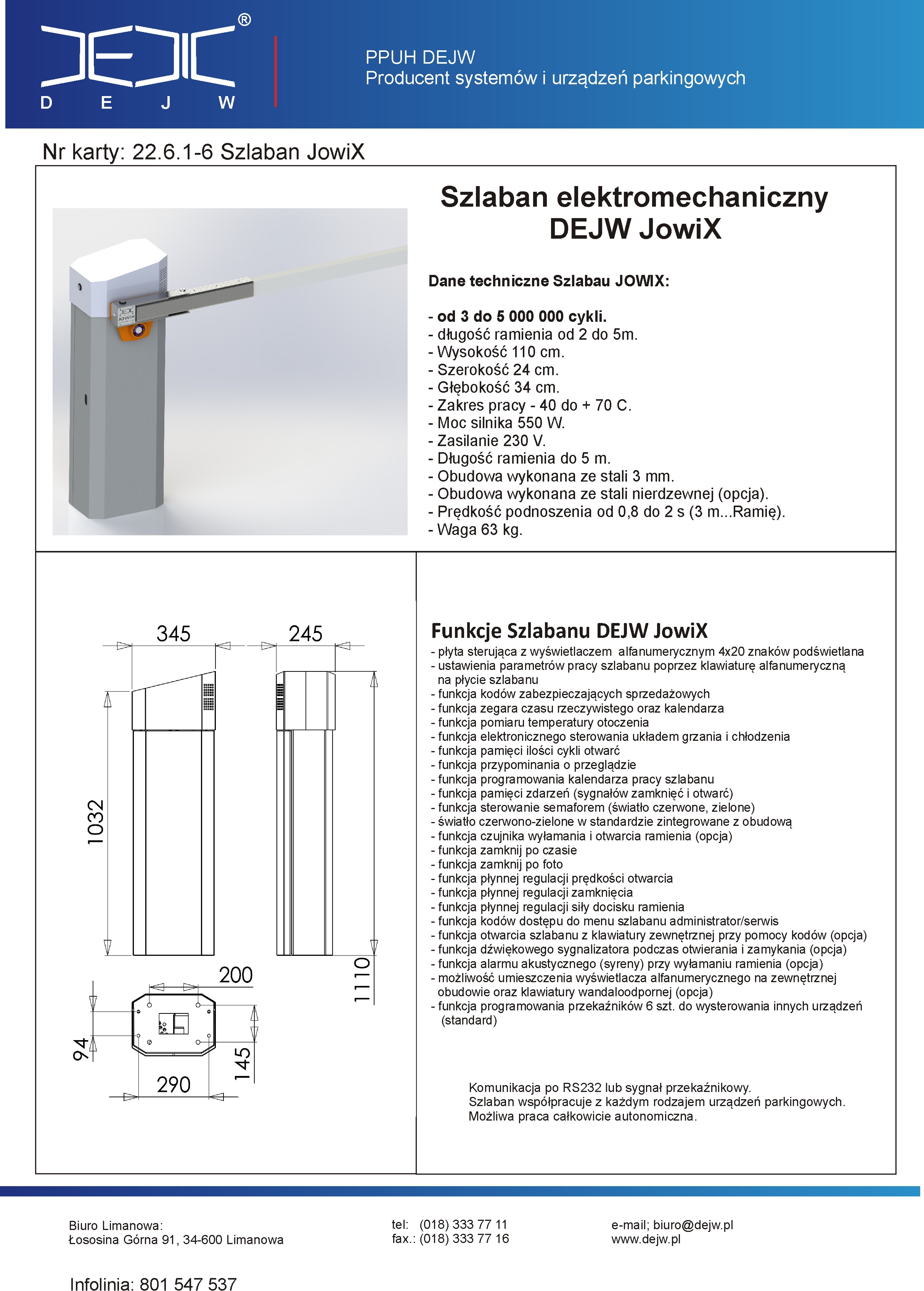

Szlaban JowiX
5 000 000 cykli.
Funkcje Sterownika Szlabanu JowiX
– płyta sterująca z wyświetlaczem alfanumerycznym 4×20 znaków podświetlana – ustawienia parametrów pracy szlabanu poprzez klawiaturę alfanumeryczną na płycie szlabanu – funkcja kodów zabezpieczających sprzedażowych – funkcja zegara czasu rzeczywistego oraz kalendarza – funkcja pomiaru temperatury otoczenia – funkcja elektronicznego sterowania układem grzania i chłodzenia – funkcja pamięci ilości cykli otwarć – funkcja przypominania o przeglądzie – funkcja programowania kalendarza pracy szlabanu – funkcja pamięci zdarzeń (sygnałów zamknięć i otwarć) – funkcja sterowanie semaforem (światło czerwone, zielone) – światło czerwono-zielone w standardzie zintegrowane z obudową – funkcja czujnika wyłamania i otwarcia ramienia (opcja) – funkcja zamknij po czasie – funkcja zamknij po foto – funkcja płynnej regulacji prędkości otwarcia – funkcja płynnej regulacji zamknięcia – funkcja płynnej regulacji siły docisku ramienia – funkcja kodów dostępu do menu szlabanu administrator/serwis – funkcja otwarcia szlabanu z klawiatury zewnętrznej przy pomocy kodów (opcja) – funkcja dźwiękowego sygnalizatora podczas otwierania i zamykania (opcja) – funkcja alarmu akustycznego (syreny) przy wyłamaniu ramienia (opcja) – możliwość umieszczenia wyświetlacza alfanumerycznego na zewnętrznej obudowie oraz klawiatury wandaloodpornej (opcja) – funkcja programowania przekaźników 6 szt. do wysterowania innych urządzeń (standard)
Dane techniczne Szlabanu JowiX
– Wysokość 110 cm – Szerokość 24 cm – Głębokość 34 cm. – Zakres pracy – 40 do + 70 C. – Moc silnika 550 W. – Zasilanie 230 V. – Długość ramienia do 5 m. – Obudowa wykonana ze stali 3 mm. – Obudowa wykonana ze stali nierdzewnej (opcja). – Prędkość podnoszenia od 0,8 s (3 m…Ramię). – Waga 63 kg.
Film przedstawia przykładowe działanie szlabanu JowiX
Do pobrania
Bileterka ML2 wersja TiR
Bileterka ML2 i terminal wyjazdowy ML2 w wersji TIR zapewniają automatyczny wjazd jednocześnie samochodów osobowych i ciężarowych (TIR). Bileterka wydaje bilet po wykryciu samochodu i naciśnięciu przycisku przez kierowcę. Po odebraniu biletu przez kierowcę bileterka nadaje sygnał otwarcia szlabanu. Zastosowana drukarka przystosowana jest do dużych obciążeń i ciągłej pracy w niesprzyjających warunkach. Terminal wyjazdowyposiada skaner biletów. Po wykryciu zeskanowaniu biletu przez kierowcę terminal wyjazdowy nadaje sygnał otwarcia szlabanu wyjazdowego.
Dane techniczne Bileterki
– wymiary: (wys. x szer. x gł. cm) 255 x 28 x 38 – wymiary podstawy 30×30 cm – zakres temperatur pracy: -30 °C do +70 °C – wyświetlacz: LCD 4×20 znaków – komputer zarządzający – system chłodzenia i grzania sterowany termostatami – współpraca ze szlabanami, bramami automatycznymi, innym zaporami – czytelne podświetlenie oznakowanie i piktogramy – obudowa stalowa malowana proszkowo – gniazdko techniczne – boczny czytelny podświetlany napis WJAZD / WYJAZD – wandalodporne podświetlane przyciski – obudowa w kolorze RAL 7045
Tablice
System parkingowy służy do monitorowania i zliczania miejsc parkingowych na wszelkiego rodzaju parkingach (jedno i wielopoziomowych). System składa się z tablicy LED informującej o ilości wolnych miejsc parkingowych, sterownika zliczającego wjeżdżające i wyjeżdżające pojazdy oraz pętli indukcyjnych zamontowanych w podłożu. System może działać samodzielnie lub z oprogramowaniem parkingowym DEJW MULTIPARK.
Przeznaczenie tablicy:
Tablica przeznaczona jest do wyświetlania ilości wolnych miejsc postojowych na parkingu. Tablice LED przystosowane są do pracy na zewnątrz. Wersja tablicy ze stojakiem znajduje zastosowanie jako samodzielny element systemu lub jako zintegrowany element wysepki parkingowej.
Przeznaczenie sterownika:
Sterownik Systemu Zliczania Pojazdów DEJW, służy do zarządzania dwoma tablicami LED P16.3 wyświetlającym ilość wolnych miejsc na parkingu, na którym znajdują się po dwa wjazdy i wyjazdy.
Wysepka
Wysepka stalowa pełni bardzo ważną funkcję w systemie parkingowym. Do wysepki są instalowane urządzenia takie jak terminale, bileterki, szlabany, światła. Wysepkę przeważnie instalujemy w osi jezdni, dzięki temu kierowca może podjechać i korzystać z urządzeń parkingowych nie wysiadając z samochodu zarówno na wjeździe i wyjeździe. Wysepka znajduje zastosowanie w przypadku, gdy wjazd i wyjazd są w tym samym miejscu. – Rozmiar wysepki: 400 cm x 50 cm – Kolor RAL 7045
Szlaban ręczny
Szlaban ręczny to urządzenie służące do kontroli ruchu pojazdów kołowych. Model ten znajduje głównie zastosowanie na parkingach osiedlowych, przyzakładowych. Bariera składa się z dwóch części, korpusu oraz słupka zamykającego. Otwarcie następuje poprzez przekręcenie kluczyka co powoduje zwolnienie ramienia natomiast zamykanie polega na ręcznym opuszczeniu ramienia aż do pozycji poziomej i ponowne przekręcenie klucza w zamku. Szlaban posiada stalową konstrukcję malowaną w technice proszkowej. Podnoszenie ramienia wspomagane jest wielozwojową sprężyną. Szlaban wyposażony jest w aluminiowe ramię o długości od 4 m. do 6 m. W przypadku szlabanu z ramieniem powyżej 4 m. wymagana jest podpora ramienia szlabanu.
Dane techniczne szlabanu ręcznego
Konstrukcja szlabanu umożliwia prosty i szybki montaż do podłoża przy użyciu kołków rozporowych, 4 do mocowania korpusu i 4 do słupka zamykającego.
Montaż szlabanu ręcznego
– wysokość korpusu – 91 cm – wysokość słupka zamykającego – 72.5 cm – długość ramienia – do 4 m – wymiary podstawy korpusu – 265×230 mm – wymiary podstawy słupka zamykającego 30×30 cm – zamknięcie – zamek patentowy – kolor – pomarańczowy, malowanie w technice proszkowej – ramię aluminiowe o przekroju prostokątnym 50×50 mm. – ramie posiada naklejki ostrzegawcze w kolorze czerwonym – waga: 33 kg
